Верхнеприводная
мешалка - мешалка с верхним приводом представляет собой специализированное
лабораторное оборудование, которое обеспечивает эффективное механическое
воздействие на разнообразные среды - от простых жидкостей до сложных
многокомпонентных составов (гелей, эмульсий, суспензий и т. д.). Её ключевая
задача - добиться равномерного перемешивания, диспергирования, гомогенизации
либо растворения веществ.

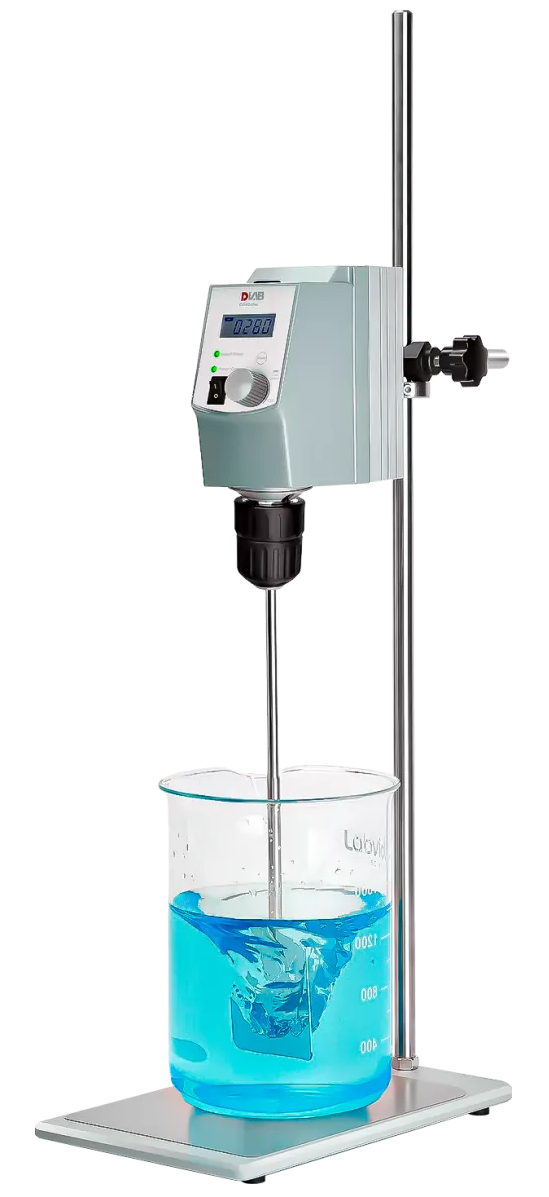

Конструктивная
особенность устройства заключается в расположении силового блока (двигателя с
приводом) над рабочей ёмкостью. Непосредственно в среду погружается рабочий
элемент, закреплённый на приводном валу, — это может быть пропеллер, лопасть,
якорь или иной тип перемешивающего органа.
Такое
оборудование востребовано в самых разных сферах: его активно используют в
лабораториях фармацевтической и химической промышленности, на предприятиях
пищевой отрасли, в медицинских учреждениях, а также в научно‑исследовательских и образовательных организациях.
Мешалки с верхним приводом помогают готовить пробы, смешивать реагенты, проводить
химические реакции, создавать эмульсии и суспензии, ускорять процессы экстракции
и растворения.лаборатории.
Конструкция верхнеприводной мешалки
Основными конструктивными элементами верхнеприводной
мешалки являются: привод, вал, мешальник, зажимной патрон, корпус, штатив и блок
управления. Рассмотрим каждый элемент по очереди.
Привод обеспечивает вращение перемешивающего
устройства с заданными параметрами. В состав простого привода входят:
электродвигатель, редуктор, соединительные элементы, уплотнения, крепежные и
опорные конструкции. Электродвигатель является источником энергии. При работе с
опасными средами используют взрывозащищенный электродвигатель. Редуктор служит
для понижения скорости вращения и увеличения крутящего момента. Соединительные
элементы: муфты нужны для передачи вращения и компенсации несоосности; валы
придают устойчивость и жесткость конструкции. Предотвращение утечки среды
происходит за счет уплотнения вала. Фиксация привода осуществляется с помощью
крепежной и опорной конструкции.
Вал является связью между приводом и рабочим элементом
– мешальником. Он обеспечивает заданную частоту вращения мешальника,
необходимую для конкретной среды. Часто вал изготавливают из нержавеющей стали,
так как она характеризуется химической стойкостью и прочностью, что важно при
работе с агрессивными жидкостями.
Мешальник представлен сменными насадками. Это именно
он осуществляет перемешивание жидкости в емкости. В зависимости от типа
перемешиваемой среды мешальники могут быть изготовлены из различных стойких
материалов: нержавеющей стали, фторопласта и пр. Они фиксируются с помощью
зажимного патрона. Также с помощью зажимного патрона можно осуществлять быструю
смену насадок. На штативе происходит регулировка расположения привода в
зависимости от высоты емкости. В современных моделях верхнеприводных мешалок
штатив представлен телескопической конструкцией.

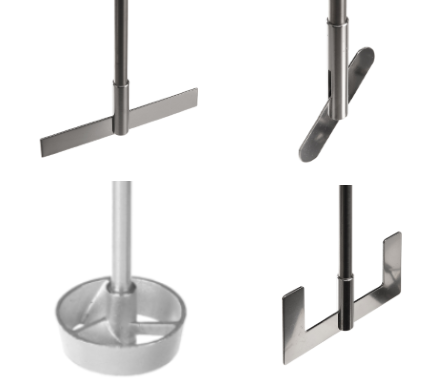

В зависимости от размера сосуда, вязкости среды и типа
перемешивания различают следующие типы мешальников (насадок):
- лопастные мешальники: в зависимости от задач и
вязкости среды количество лопастей может варьироваться. Направленные потоки,
создаваемые лопастными насадками, способствуют образованию однородной среды и
предотвращают ее расслоение. Часто лопасти оснащаются отражающими
перегородками, которые минимизируют риск образования глубокой воронки, тем
самым повышая эффективность перемешивания.
- пропеллерные мешальники: лопасти винтообразной формы
обеспечивают перемещение среды по горизонтали и вертикали. Пропеллерные
мешальники могут быть двух-, трех- и четырехлопастными. Такие типы насадок
используют, когда нужно интенсивное перемешивание или поднятие твердых частиц со
дна емкости.
- якорные мешальники: лопасть имеет форму якоря.
Благодаря такой форме лопасть проходит по стенкам и дну сосуда, «собирая»
образовавшийся осадок. Это обеспечивает равномерное перемешивание и
перераспределение компонентов среды по всему объему емкости. Якорные мешальники
могут дооснащаться крыльчатками, спиральными ребрами, конструкцией для
измельчения комков. Обычно якорные насадки используются для работы с
высоковязкими средами, пастами и продуктами в пищевой, косметической и
лакокрасочной промышленностях.
- турбинные мешальники: оптимальный выбор для задач,
требующих интенсивного перемешивания, диспергирования и массообмена. Они
работают по принципу центробежного насоса. При их вращении образуются
радиальные потоки перемешиваемой среды.

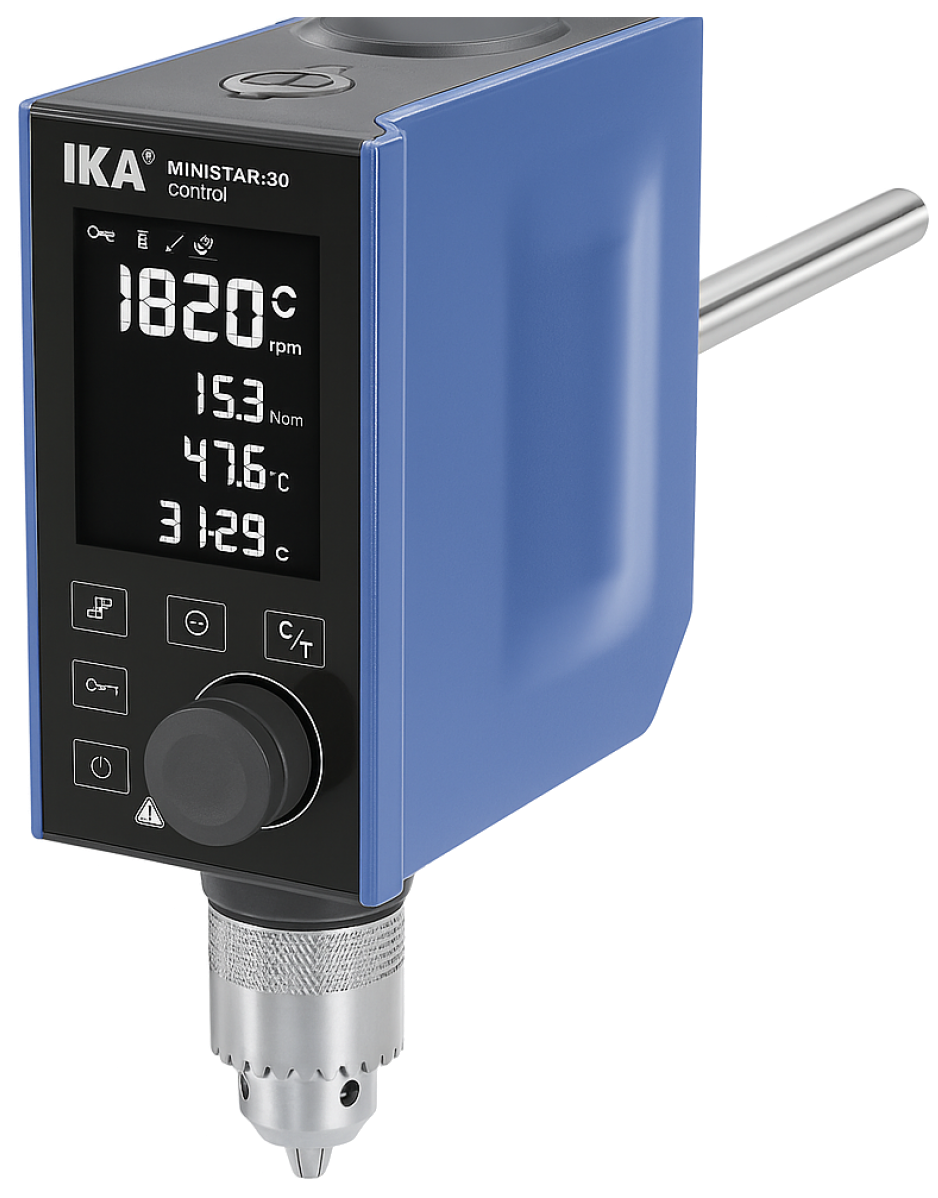

Блок управления у верхнеприводных мешалок представлен
электронным контроллером, который может быть цифровым или аналоговым. Блок
управления выполняет ряд функций: регулирование скорости вращения мешальника в
необходимом диапазоне, время перемешивания, автоматическое отключение двигателя
при перегреве. На дисплее, как правило, отображаются основные параметры
процесса перемешивания, время, температура, скорость.
Виды верхнеприводных мешалок
Верхнеприводные мешалки можно классифицировать по принципу
работы привода:
- механические мешалки характеризуются бесступенчатой
трансмиссией для регулирования частоты вращения. В этом случае управление
мешалкой происходит ручным способом.
- электронные мешалки отличаются наличием процессора,
который регулирует выходную мощность. Цифровое управление позволяет точно
задавать необходимые параметры.
Классификацию мешалок можно провести по скорости их работы:
- высокоскоростные
используются для работы со средами низкой вязкости
- низкоскоростные работают с
высоковязкими средами.
Принцип работы верхнеприводных
мешалок
Принцип действия верхнеприводных мешалок основан на работе
двигателя, который приводит в движение вал с насадкой (мешальником). В свою
очередь вал с насадкой опускают в рабочую емкость, где находится перемешиваемая
среда. При вращении вала с насадкой происходит непосредственно процесс
перемешивания. При этом скорость вращения вала регулируется микропроцессором. Современные
модели мешалок оснащаются цифровым дисплеем и имеют функцию Bluetooth. USB-порт
позволяет передавать все параметры процесса перемешивания и изменения свойств
перемешиваемой жидкости на ПК.
При
эксплуатации верхнеприводных мешалок критически важно обеспечить корректное
соответствие габаритов ёмкости характеристикам перемешивающего элемента.
Рекомендуется придерживаться следующих пропорций: диаметр сосуда должен быть
вдвое больше диаметра перемешивающего элемента, а его высота — превосходить
высоту элемента в 2–3 раза. Если предстоит работать с материалом высокой
вязкости, следует расположить перемешивающий элемент ближе к стенке ёмкости.
Особенности
и преимущества современных верхнеприводных мешалок
Производители верхнеприводных мешалок
нацелены на оптимизацию рабочего процесса: с одной стороны, они стремятся
максимально упростить задачи оператора, с другой – повысить производительность
оборудования и эффективность перемешивания. В связи с этим в последние годы
ключевым направлением развития является автоматизация, которая реализуется
через внедрение ряда функциональных решений:
- функция
таймера;
- функция
термометра для отображения температуры перемешиваемой среды;
- удобная
замена емкостей благодаря сквозной конструкции патрона;
- блокировка
безопасности при изменении рабочего состояния прибора (аномальная скорость или
перегрузка);
- дисплей
для отображения скорости, времени, температуры;
- возможность переключения направления вращения.
Производители
верхнеприводных мешалок
На российском
рынке представлены ведущие бренды:

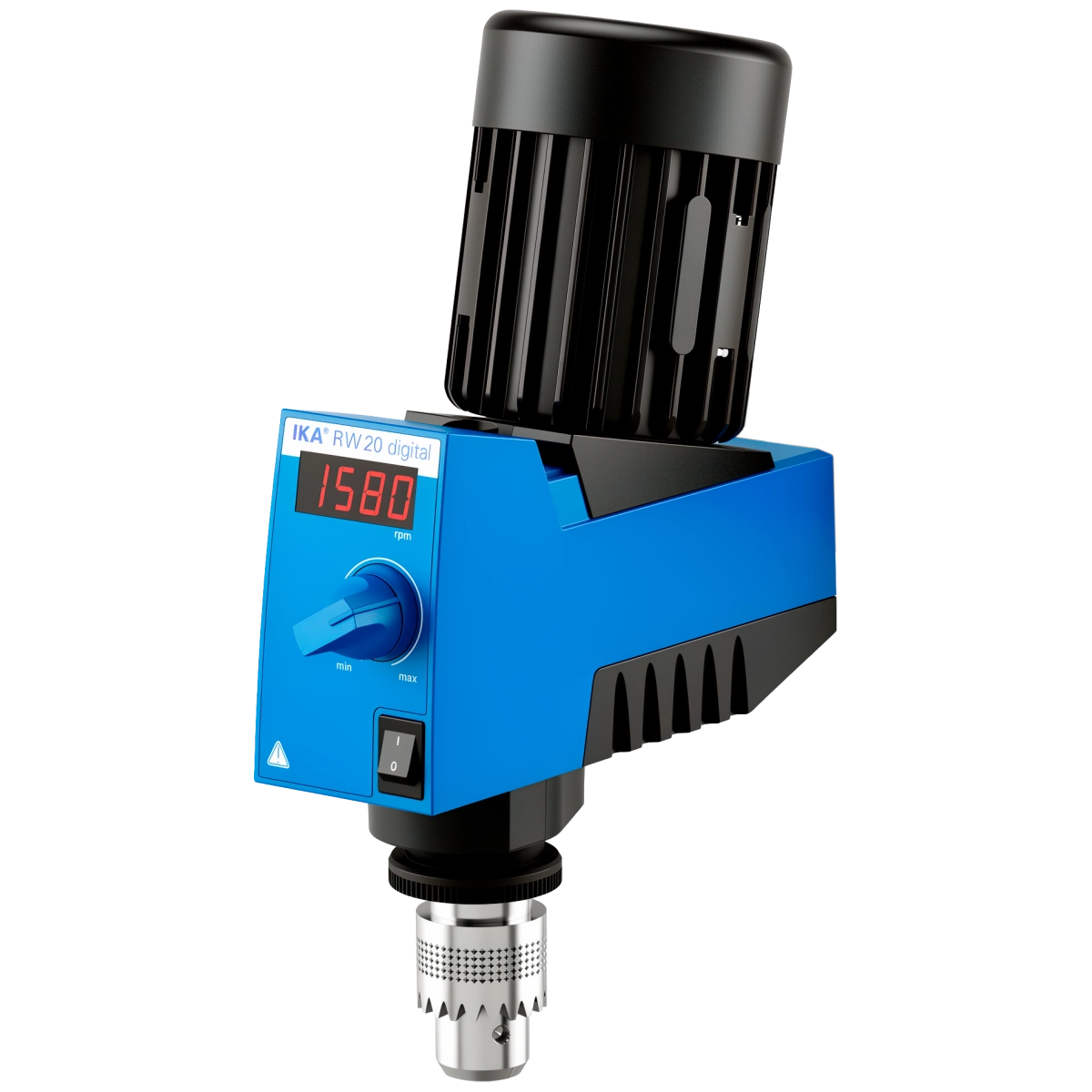

IKA – немецкий
производитель лабораторного оборудования, известный с 1910 года. Ассортимент
представлен приборами для дистилляции, измельчения, перемешивания.
Heidolph Instruments –
немецкая компания, начавшая свой путь с производства высокоточных двигателей, в
настоящее время занимается выпуском ротационных испарителей, верхнеприводных мешалок,
шейкеров, насосов.
DLAB Scientific –
китайский производитель лабораторного оборудования, завоевавший мировой рынок
благодаря надежным и доступным приборам для лабораторий всех направлений
деятельности. В ассортименте компании: центрифуги, мешалки, термостаты, шейкеры
и высокоточные дозирующие системы.
VELP Scientifica – итальянский производитель аналитического и
лабораторного оборудования, зарекомендовавший себя как инновационный
разработчик решений для научных исследований и контроля качества. Компания
предлагает дигесторы, дистилляторы, гомогенизаторы, магнитные мешалки.
