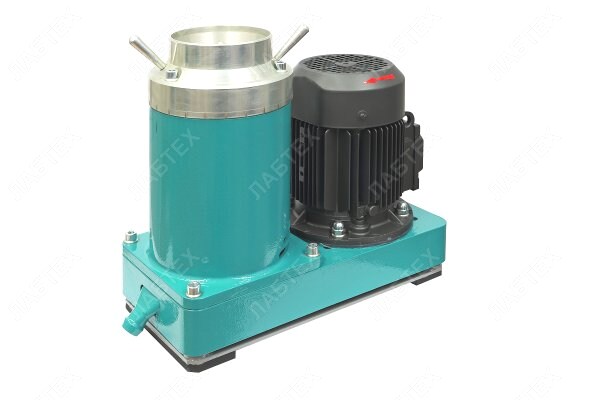

Мельница-дробилка вибрационная конусная ВКМД 10/380 базовая модель

Мельница-дробилка вибрационная конусная ВКМД 10/380 базовая модель
Дробилка ВКМД 10 вибрационная конусная относится к оборудованию лабораторного класса, имеет небольшие габаритные размеры и вес. Она предназначена для дробления хрупких, сыпучих материалов различной прочности и твердости до 7 ед. по шкале Мооса. Эта дробилка среднего и мелкого дробления (размер кусков исходного материала для ВКМД 10 - 10 мм, размер материала после измельчения - 0,3 мм). Конусные дробилки могут применяться при переработке отходов строительных материалов, ферросплавов, минералов, керамики, стекла, огнеупоров, боя абразивного инструмента, шлаков, алмазов, отработанных формовочных смесей, угля и многих других материалов. В лабораториях дробилки применяются в процессе пробоподготовки для измельчения проб. Регулировка гранулометрического состава происходит за счет изменения зазора между мелющими конусами, подбора амплитуды колебаний дробящего конуса, выбора частоты вращения ведущего дебаланса. Проведение дробления в сухом и мокром режимах. Эффективное измельчение при одновременных деформациях сжатия и сдвига в частицах материала.

Технические характеристики:


№ п/п

Параметры

Значения

 параметров

1

Размер загрузочного окна, мм

Ø 125

2

Крупность исходного материала, мм, не более

10

3

Твердость дробимого материала, не более

7 ед. по Моосу

4

Диапазон регулировки разгрузочной щели, мм

0-10

5

Размер частиц продукта дробления

 при минимальной щели, мм

90%<0,25

6

Производительность, кг/ ч, не более

20

7

Напряжение питания, 50 Гц

380

8

Мощность электродвигателя, кВт

1,5

9

Частота вращения вала двигателя, об/мин.

3000

10

Габаритные размеры, мм

 (Длина х Ширина х Высота)

480х250х420

11

Масса/ Масса с ПУ, кг

65/70

12

Материал конусов-инструментальная сталь

ХВГ

13

Твердость конусов, HRc

55...62

14

Модель пульта управления

ППУ1-01/ ППУ3-02


В состав дробилки входят: основание, цилиндрический корпус, конус, чаша, ведомый и ведущий дебалансы и электродвигатель. Корпус представляет собой два соосно установленных цилиндра - наружный и внутренний. В полости, образованной внутренним цилиндром и опорой, расположены ведущий и ведомый дебалансы. Чаша ввинчивается в резьбу наружного цилиндра корпуса. С чашей стопорными винтами соединена упорная крышка, за счет вращения которой изменяется расстояние между чашей и дробящим конусом, тем самым задаётся крупность конечного продукта (устанавливается опытным путем). Фиксация выбранного зазора осуществляется путем ввинчивания стопорных винтов, в результате чего крышка упирается в корпус, удерживая чашу от поворота. Дробящий конус и чаша защищены футеровками конической формы, изготовленными из износостойкой марганцовистой стали. Наружная футеровка закреплена внутри чаши при помощи болтов натяжным кольцом, а внутренняя футеровка закреплена на дробящем конусе при помощи пальца с резьбой. Конструкция дробилки ВКМД 10 обеспечивает возможность установки длинного или короткого пальца. При установке длинного пальца, его верхняя часть удерживается шарниром, обеспечивая "подвес" верхней части дробящего конуса. При работе дробилки с длинным пальцем характер движения дробящего конуса становится менее хаотичным, что обеспечивает равномерный гранулометрический состав получаемого продукта.


Комплект поставки:

- Дробилка с электродвигателем -1 шт

- Специальный ключ — 1 шт

- Короткий палец — 1 шт

- Кольцо уплотнительное — 1 шт
