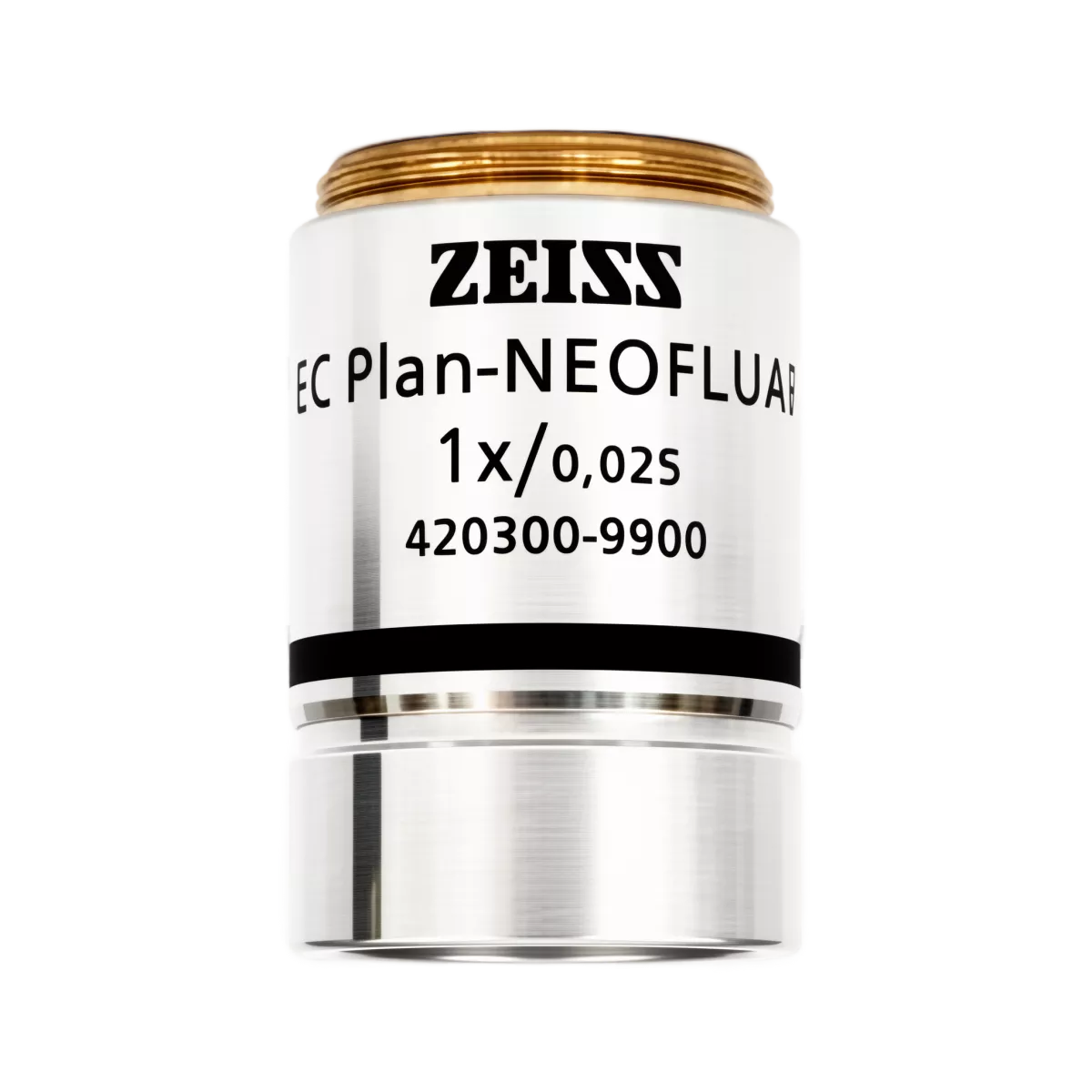

Объективы Zeiss - это эталон оптической точности, созданный для профессиональных микроскопических исследований.
Преимущества объективов Zeiss перед аналогами
- Оптическая точность: разрешение на 15-20% выше, чем у бюджетных брендов.
- Долговечность: многослойное покрытие линз увеличивает срок службы в 2–3 раза.
- Универсальность: совместимость с большинством микроскопов через адаптеры.
Ключевые серии объективов и их особенности
1. Планахроматические объективы (Plan Achromat)
Базовая серия для рутинных исследований. Корректируют кривизну поля и хроматические аберрации в центральной зоне.
Характеристики:
- коррекция хроматических аберраций для двух длин волн;
- плоская фокальная плоскость в пределах 70-80% поля зрения;
- числовая апертура (NA): 0,10-1,25;
- увеличение: 2,5×-100×.
Применение: учебные лаборатории, клиническая диагностика, общий анализ материалов.
2. Планапохроматические объективы (Plan Apochromat)
Премиальная серия с максимальной коррекцией аберраций. Обеспечивают идеальную картинку по всему полю зрения.
Особенности:
- полная коррекция хроматических аберраций для трёх и более длин волн;
- абсолютно плоская фокальная плоскость;
- улучшенная передача контраста и цвета;
- высокая числовая апертура: до 1,45 (для иммерсионных);
- покрытие против бликов и отражений.
Применение: флуоресцентная микроскопия, конфокальная микроскопия, высокоточные измерения.
3. Объективы для флуоресценции (Fluorar)
Специализированная линейка для исследований с флуоресцентной маркировкой. Оптимизированы для работы с УФ-излучением.
Ключевые параметры:
- минимальное поглощение УФ-излучения;
- специальное антибликовое покрытие;
- повышенная пропускаемость света в УФ-диапазоне;
- защита от фотообесцвечивания образцов.
Применение: клеточная биология, генетические исследования, иммунофлуоресценция.
4. Иммерсионные объективы
Используются с иммерсионными средами (масло, вода, глицерин) для увеличения числовой апертуры и разрешения. Типы:
- масляно иммерсионные (100×, NA 1,25-1,4);
- водно иммерсионные (40×-63×, NA 0,9-1,2);
- глицериновые (63×, NA 1,0).
Преимущества:
- разрешение до 200 нм;
- уменьшение сферических аберраций;
- возможность работы с толстыми препаратами.
5. Объективы с длинным рабочим расстоянием (LD - Long Distance)
Разработаны для работы с нестандартными образцами и в условиях ограниченного доступа.
Параметры:
- рабочее расстояние: 1-10 мм (против 0,1–0,3 мм у стандартных);
- увеличение: 5×–50×;
- NA: 0,15–0,60.
Применение: наблюдение живых клеток в культуральных сосудах, исследование промышленных образцов, работа с защитными покрытиями.
Технические параметры выбора объектива Zeiss
При подборе объектива Zeiss учитывают следующие критерии:
Увеличение (×):
- малое (2,5×–10×) - обзор образцов;
- среднее (20×–40×) - детальный анализ;
- большое (63×–100×) - высокоразрешающая микроскопия.
Числовая апертура (NA):
- низкая (0,10–0,25) - для малых увеличений;
- средняя (0,40–0,65) - универсальный вариант;
- высокая (0,80–1,45) - максимальное разрешение.
Рабочее расстояние (WD):
- короткое (0,1–0,3 мм) - для высоких NA;
- длинное (1–10 мм) - для специальных задач.
Коррекция на толщину покровного стекла:
- 0,17 мм - стандарт для биологических препаратов;
- «∞» - для безпокровных образцов;
- корригируемые - с регулируемой коррекцией.
Тип коррекции аберраций:
- Achromat - базовая коррекция;
- Semi Apochromat - промежуточный вариант;
- Apochromat - максимальная коррекция.
Покрытие линз:
- антибликовое;
- водоотталкивающее;
- устойчивое к кислотам/щелочам.
Механические параметры:
- резьба RMS (Royal Microscopical Society) - 20,32 мм;
- длина тубуса - 160 мм или «∞» (для современных микроскопов);
- защита от царапин и загрязнений.
Для достижения высокой разрешающей способности в объективах для микроскопов ZEISS применяется целый ряд передовых оптических и инженерных технологий.
Передовая оптическая коррекция
- Апохроматическая (APO) коррекция - стандарт для объективов высокого класса. Объективы APO-коррекции исправляют хроматические аберрации (цветовые искажения) не только для двух, но и для трех основных длин волн света. Это минимизирует цветные ореолы и обеспечивает точную цветопередачу и резкость по всему полю зрения.
- Планапохроматическая (Plan-APO) коррекция - сочетает в себе апохроматическую коррекцию с исправлением кривизны поля изображения. Это гарантирует, что изображение будет одинаково резким и в центре, и по краям кадра, что критически важно для документирования и количественного анализа.
- Использование стекла с особыми оптическими свойствами. Zeiss разрабатывает и производит собственные типы оптического стекла с уникальными показателями преломления и дисперсии. Использование флюоритовых (CaF₂) и других экзотических стекол в конструкции объектива позволяет более эффективно управлять прохождением света, минимизировать сферические аберрации и значительно повысить контрастность и разрешение.
- Коррекция покровного стекла (Immersion Correction). Многие иммерсионные объективы ZEISS имеют систему коррекции, которая компенсирует оптические искажения, вносимые покровным стеклом. Объективы калибруются под конкретную толщину стекла (например, 0.17 мм). Использование правильного иммерсионного масла или воды, согласованных с объективом, позволяет полностью реализовать его потенциал по разрешению.
Технологии для микроскопии сверхвысокого разрешения. Для преодоления классического дифракционного предела разрешения (около 200 нм) Zeiss интегрирует в свои системы объективы, работающие со специальными режимами визуализации:
- Структурированное освещение (SIM): объективы используются в системах, которые создают интерференционные полосы для удвоения пространственного разрешения.
- Локализационная микроскопия (PALM/STORM): объективы с высокой числовой апертурой (NA) и светосилой собирают максимальное количество фотонов от одиночных молекул, что необходимо для их точной локализации.
- Лазерная сканирующая микроскопия (LSM): в конфокальных системах (например, LSM 900/990) объективы работают в паре с точечным отверстием, которое отсекает внефокусный свет. Это позволяет получать оптические срезы образца с высоким контрастом и разрешением.
- Технология Airyscan: в системах LSM Airyscan специальный детектор регистрирует не одну точку, а все Airy-диск (распределение света в фокусе). Программное обеспечение затем реконструирует изображение, что приводит к значительному (до 1.8 раза) улучшению разрешения и соотношения сигнал/шум.
Высокие числовые апертуры (NA) Разрешающая способность микроскопа напрямую зависит от числовой апертуры объектива. Zeiss производит объективы с экстремально высокими значениями NA (до 1.49 для иммерсионных), что позволяет им собирать свет под большими углами и различать тончайшие детали структуры образца.
Совокупность этих технологий - от прецизионной шлифовки линз из специального стекла до сложных алгоритмов обработки сигнала - позволяет объективам Zeiss обеспечивать непревзойденную четкость, контрастность и разрешение, необходимые для передовых научных исследований.
Какие типы стекла применяются в объективах Zeiss для повышения разрешения?
Для достижения сверхвысокого разрешения и коррекции оптических аберраций компания Zeiss, как и другие ведущие производители оптики, использует не только стандартные типы стекла (кроны и флинты), но и разрабатывает собственные уникальные оптические материалы с экстремальными показателями преломления и дисперсии. Ключевая идея заключается в том, чтобы скомбинировать линзы из разных типов стекла таким образом, чтобы их аберрации взаимно компенсировали друг друга. Это позволяет создавать сложные многолинзовые системы, которые были бы невозможны с использованием только стандартных материалов.
Вот основные типы стекла, которые применяются в объективах ZEISS для повышения разрешения:
- Флюорит (Кальция фторид, CaF₂)
Это один из самых важных материалов в оптике высокого класса.
Свойства: флюорит обладает очень низкой дисперсией (низкое число Аббе) и высоким пропусканием в широком спектральном диапазоне, включая ультрафиолетовый (УФ), видимый и инфракрасный (ИК).
Применение: он используется для ахроматизации - исправления хроматических аберраций. В сочетании с традиционными стеклами флюоритовые линзы позволяют более эффективно сфокусировать свет разных длин волн в одной точке. Это критически важно для получения резкого, лишенного цветных ореолов изображения по всему полю зрения. Объективы, использующие флюорит, часто маркируются как APO (апохроматические).
- Стекла с экстремально высокой и низкой рефракцией
Zeiss производит и использует стекла, которые значительно отклоняются от «стандартных» показателей преломления. Стекла с высокой рефракцией: эти материалы имеют очень высокий показатель преломления. Их использование позволяет сильнее изгибать световые лучи. Это дает возможность создавать более компактные и мощные оптические системы с высокой числовой апертурой (NA), что напрямую ведет к повышению разрешения.
Стекла с низкой рефракцией: наоборот, стекла с низким показателем преломления используются в паре с высокорефракционными для создания плавных и контролируемых переходов в оптической схеме.
Результат: комбинация таких стекол позволяет дизайнерам объективов более гибко управлять ходом лучей и исправлять сложные аберрации (сферические, кома, астигматизм), которые невозможно полностью устранить стандартными средствами.
- Материалы для ИК- и УФ-микроскопии
Для специализированных задач микроскопии, работающих за пределами видимого спектра, требуются материалы, прозрачные для этих длин волн.
Инфракрасная (ИК) оптика: обычное стекло непрозрачно для ИК-излучения. Поэтому для ИК-микроскопов используются такие материалы, как германий (Ge), кремний (Si), халькогенидные стекла и уже упомянутый флюорит (CaF₂).
Ультрафиолетовая (УФ) оптика: стандартное стекло также поглощает УФ-свет. Для УФ-микроскопии применяются плавленый кварц (Fused Silica) и флюорит (CaF₂), которые обладают высоким пропусканием в этой области.
Таким образом, секрет высокого разрешения объективов ZEISS кроется в сложной синергии: компания разрабатывает уникальные типы стекла и комбинирует их с традиционными материалами, создавая прецизионные оптические схемы, которые минимизируют все виды искажений и обеспечивают максимальную детализацию изображения.
