Ротационные испарители

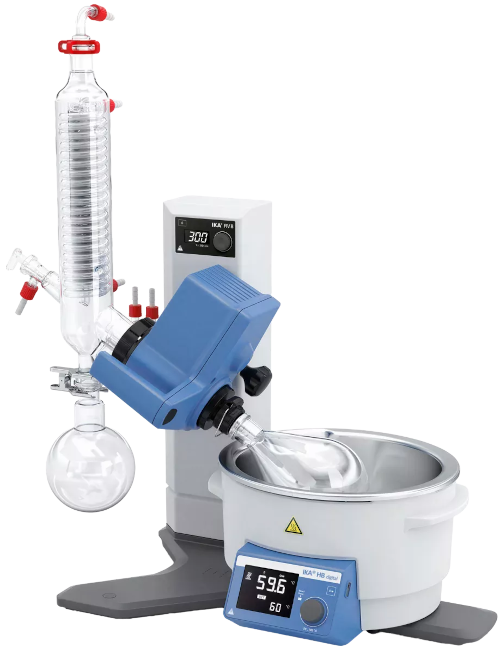

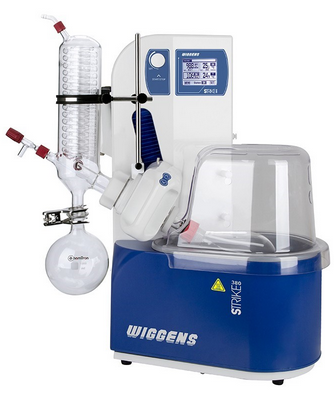

Ротационный испаритель – лабораторное устройство, предназначенное для точного управления процессами испарения и дистилляции. Прибор многофункционален: с его помощью выполняют концентрирование растворов, очистку жидкостей, перегонку компонентов, а в некоторых случаях – кристаллизацию и высушивание образцов. Ключевым преимуществом прибора является его работа при пониженном давлении, что не только ускоряет отделение растворителей от целевых веществ, но и минимизирует вероятность термического разрушения чувствительных соединений.

История создания ротационного испарителя

В 1950 году американский биохимик Лиман Крейг, работавший в Рокфеллеровском институте медицинских исследований, разработал ротационный испаритель. Его разработка заслужила одобрение научного сообщества. И вскоре за оригинальной моделью начали появляться ее различные версии и модификации. Через семь лет швейцарский предприниматель Вальтер Бюхи, основатель компании Buchi, запустил серийное производство роторного испарителя Rotavapor. Примечательно то, что эта модель до сих пор остается в производственной линейке компании. К началу 1960-х годов прибор стал неотъемлемой частью любой химической лаборатории.

Конструкция роторного испарителя

Основой конструкции роторного испарителя являются следующие элементы:

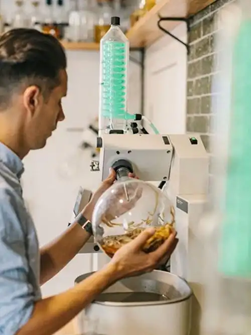

Испарительная колба обычно изготовлена из боросиликатного стекла, которое устойчиво к температурам и воздействию химических реагентов. Испарительная колба имеет круглое дно, что обеспечивает равномерное распределение тепла и минимизирует риск локального перегрева. Объем колбы может варьироваться от 50 мл до нескольких литров в зависимости от масштаба процесса. Для осуществления промышленных процессов объем может достигать 100 л. Испарительную колбу устанавливают под углом от 20 до 45. Благодаря этому увеличивается площадь испарения и улучшается циркуляция жидкости. Для герметичного соединения с конденсатором колба имеет шлиф. Исходя из условий и параметров процесса, колба может иметь несколько горловин, например, для залива компонентов, подведения вакуума.

Нагревательная баня служит для бесперебойного подвода тепла. При этом прямой контакт с источником нагрева отсутствует. Корпус бани имеет термоизоляцию, представленную теплоизолирующим покрытием. Это обеспечивать потерю тепла и повышает безопасность работы прибора. В качестве теплоносителей могут использоваться различные среды: вода, силиконовые масла, солевые расплавы, металлические бани (сплав Розе и Вуда). В некоторых моделях встречается принудительная система циркуляции теплоносителя для равномерного распределения температуры. Специально установленные термодатчики позволяют поддерживать заданную температуру с высокой точность.

Блок управления самостоятельный модуль для регулирования и контроля параметров процесса. Его основными функциями являются: регулировка скорости вращения двигателя, контроль температуры бани, мониторинг давления, аварийное отключение при отсутствии вакуума или перегреве.

Конденсатор (холодильник) предназначен для охлаждения и конденсации паров, отводимых из испарительной колбы. Могут использоваться различные типы конденсаторов: спиральный, шариковый, прямоточный. В качестве охлаждающей среды применяют проточную воду. В случае низкокипящих веществ применяют смеси изо льда и соли или льда и ацетона. Положение холодильника может быть вертикальным или наклонным. Наклонное положение улучшает отток конденсата.

Приемная колба из боросиликатного стекла служит для сбора конденсата, стекающего из холодильника. Объем колбы должен превышать объем перегоняемого вещества в 1,5 – 2 раза. Приемная колба должна герметично подключаться к системе через шлиф или резиновую пробку с трубкой.

Вакуумный насос откачивает газы или пары для создания вакуума, т.е. низкого давления, тем самым снижая температуру кипения растворителя. В роторных испарителях могут использоваться водоструйные, мембранные, роторные, диафрагменные насосы.

Электрический двигатель приводит в движение испарительную колбу. Для исключения искрообразования и большей надежности используется бесщеточный мотор с ременной передачей. Во избежание разбрызгивания жидкости и устойчивой работы системы предусмотрена функция плавного старта. Чтобы достичь оптимальных результатов испарения, вращение, нагрев и вакуумирование должны выполняться синхронно.

Штатив – это конструкция, на которой зафиксированы все составляющие системы. Для устойчивости ротационного испарителя основание штатива представлено чугунной или стальной плитой. На штативе расположены различные держатели, с помощью которых осуществляется регулировка положения компонентов системы.

Вакууметр измеряет давление в ротационном испарителе. Различают аналоговые (механические) датчики и цифровые, встроенные в блок управления. Вакууметры периодически должны проходить калибровку.

Клапан сброса вакуума предназначен для быстрого сброса давления до атмосферного для остановки колбы или в случае резкого скачка давления для обеспечения безопасности. Через клапан обычно подаются инертные газы (аргон, азот), что избежать взаимодействия с рабочей средой.

Стеклянная трубка со шлифом из термостойкого стекла служит соединением испарительной колбы с конденсатором. Она может иметь несколько портов для подсоединения манометра или загрузки компонентов.

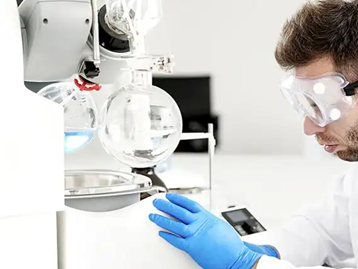

Работа ротационного испарителя

Работа ротационного испарителя основана на двух физических факторах.

Влияние давления на температуру кипения. Существует взаимосвязь между давлением и температурой, которая заключается в том, что при снижении давления понижается порог температуры кипения жидкости растворителя. Это позволяет эффективно удалять его из рабочей среды, не прибегая к высоким температурам, тем самым избегая возникновение побочных реакций. Это реализуется с помощью вакуумного насоса, который искусственно понижает давление внутри системы.

Чем больше площадь испарения, тем выше скорость упаривания. При вращении испарительной колбы жидкость, находящаяся внутри нее, распределяется равномерным тонким слоем по поверхности стенок. В результате площадь испарения увеличивается, тем самым повышая скорость удаления растворителя. Постоянное вращение колбы обеспечивает регулярное обновление пленки и равномерное перемешивание раствора.

В ходе испарения пары растворителя поступают в охлаждающий элемент (холодильник), где конденсируются и затем стекают в специальную приёмную колбу. При грамотно организованном охлаждении удаётся собрать в приёмнике практически весь испарившийся растворитель. При этом целевое растворённое вещество остаётся в исходной колбе, где происходило упаривание.

Правила эксплуатации ротационного испарителя

Использование роторного испарителя допустимо исключительно при неукоснительном выполнении всех требований безопасности и соблюдении регламентированных технологических процедур.

Заземление: эксплуатация оборудования без корректного заземления категорически запрещена.

Контроль электросети: перед подключением оборудования к источнику питания необходимо проверить стабильность напряжения сети.

Проверка рабочей среды: необходимо удостовериться, что объем теплоносителя в нагревательной бане соответствует требованиям.

Запуск ротационного испарителя требуется выполнять в определенной последовательности:

• Запустите систему охлаждения конденсатора и выдержите паузу 5-10 минут для достижения требуемого уровня охлаждения.
• Активируйте механизм вращения, настроив частоту оборотов в пределах 100-150 об/мин.
• Включите нагрев нагревательной бани, стартуя с умеренных температурных значений.
• Плавно формируйте вакуумную среду: последовательно понижайте давление, параллельно отслеживая состояние образца.
• Используя подъёмный механизм, аккуратно поместите колбу в нагревательную баню.
• Скорректируйте ключевые рабочие параметры: температуру, степень вакуума и скорость вращения до заданных значений.

Категорически запрещено формировать вакуум до запуска вращения. Нарушение этого правила чревато риском внезапного и неконтролируемого вскипания содержимого.

При заполнении испарительной колбы соблюдайте ограничение: объем заливаемого вещества не должен превышать 50% от общего объема колбы.

Области применения ротационного испарителя

Ротационный испаритель нашел широкое применение практически во всех областях промышленности как в пилотных вариантах, так и в крупномасштабном применении:

Химическая промышленность: синтез органических соединений, удаление растворителей после химических реакций, очистка химических соединений, разделение многокомпонентных смесей, регенерация и повторное использование растворителей.

Фармацевтика и медицина: экстракция и очистка активных фармацевтических субстанций, разработка и производство лекарственных препаратов, получение эфирных масел и биологически активных компонентов, концентрирование растворов, высушивание образцов, перегонка жидкостей.

Биотехнология:извлечение природных соединений из растительных и животных тканей, обработка биологических жидкостей и культуральных сред, получение концентратов ферментов и белковых соединений.

Пищевая индустрия:производство концентрированных продуктов (соки, кетчупы, сухое молоко и т. д.), удаление лишней влаги для увеличения срока хранения, улучшение вкусовых качеств продуктов, разделение ароматических и вкусовых компонентов.

Нефтегазовая сфера: предварительное отделение растворённых газов из нефти до её перегонки, технологические процессы обработки нефтепродуктов (в т. ч. фракционная перегонка дизельного топлива), переработка и утилизация побочных продуктов нефтеперерабатывающих производств, минимизация выбросов загрязняющих веществ в атмосферу.

Экологический контроль и очистные системы: лабораторный анализ образцов воды и грунта, выделение загрязняющих компонентов для детального исследования, систематическое наблюдение за состоянием окружающей среды.

Косметическая и парфюмерная промышленность: получение концентрированных экстрактов для косметики, выделение ароматических компонентов, очистка и концентрирование парфюмерных композиций.

Научно‑исследовательская деятельность: проведение лабораторных опытов и экспериментов, подготовка образцов для анализа, изучение свойств веществ, моделирование промышленных процессов в лабораторных условиях.

Производители ротационных испарителей

Buchi – производитель лабораторного оборудования с многолетней историей. Оборудование Buchi (ротационные испарители, системы параллельного упаривания, распылительные сушки, инкапсуляторы) является эталоном качества во всем мире.

IKA – немецкий производитель лабораторного оборудования, известный своими инновационными решениями в области смешивания, нагревания, дистилляции и измельчения. Продукция отличается высоким качеством и эргономичным дизайном.

KNF – мировой поставщик высокоточных решений для перекачивания газов, паров и жидкостей. Продукция применяется в медицине, химии, пищевой промышленности и машиностроении.

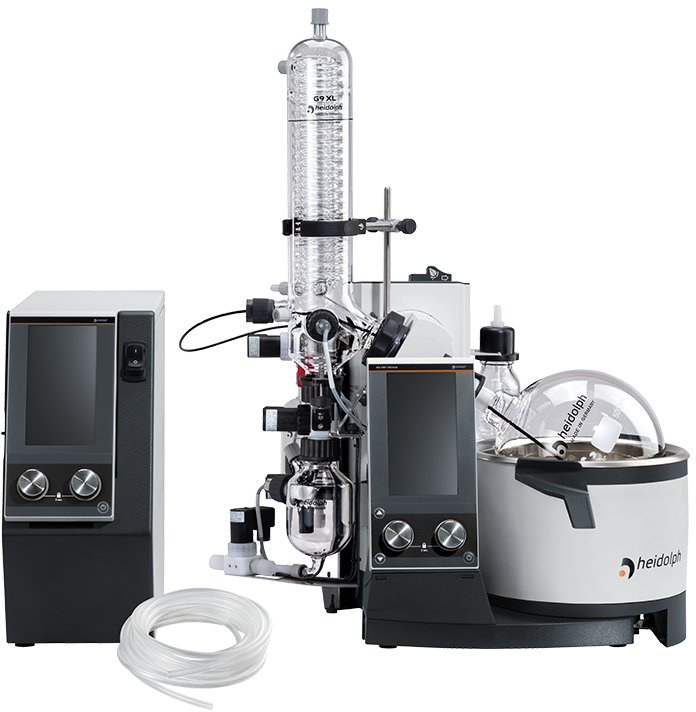

Heidolph – немецкий производитель лабораторного оборудования премиум-класса с 1938 года. В каталоге представлены решения для дистилляции, перемешивания, дозирования и автоматизации лабораторных процессов.

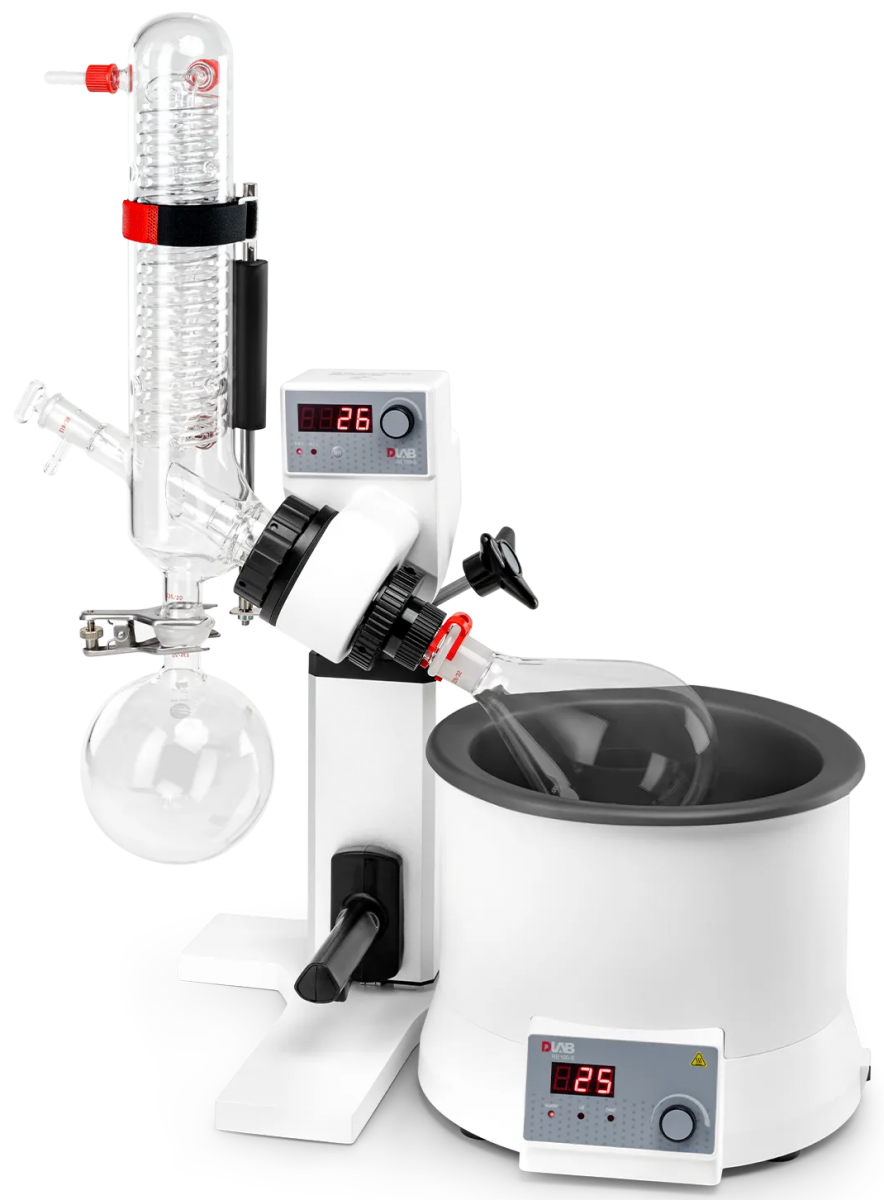

DLAB – крупный игрок на международном рынке лабораторного оборудования. С момента основания компания фокусируется на создании экономичных, но высокоточных решений.

Вы можете купить ротационный испаритель в Москве в компании Лабтех по наименьшей цене.
