Колонки хроматографические для ВЭЖХ

Колонка хроматографическая для ВЭЖХ – это основной элемент жидкостного хроматографа, в котором происходит разделение компонентов смеси, что позволяет проводить качественный и количественный анализ веществ с высокой точностью.

От правильного выбора колонки для ВЭЖХ зависят селективность и эффективность разделения, время удерживания компонентов, скорость анализа, чувствительность метода и воспроизводимость результатов.

Хроматографическая колонка представляет собой цилиндрический корпус, изготовленный в основном из нержавеющей стали, реже из стекла или PEEK, заполненный сорбентом с заданными физико-химическими свойствами.

Принцип работы хроматографической колонки

Принцип работы колонки для ВЭЖХ основан на взаимодействии неподвижной (сорбента) и подвижной (элюента) фаз. Через колонку подают элюент под давлением вместе с анализируемой смесью. За счет того, что вещества по-разному взаимодействуют с сорбентом, происходит разный выход компонентов. Чем слабее вещество взаимодействует с сорбентом, тем быстрее оно проходит колонку. На выходе из системы детектор фиксирует появление каждого компонента, что отображается в виде пиков на хроматограмме.

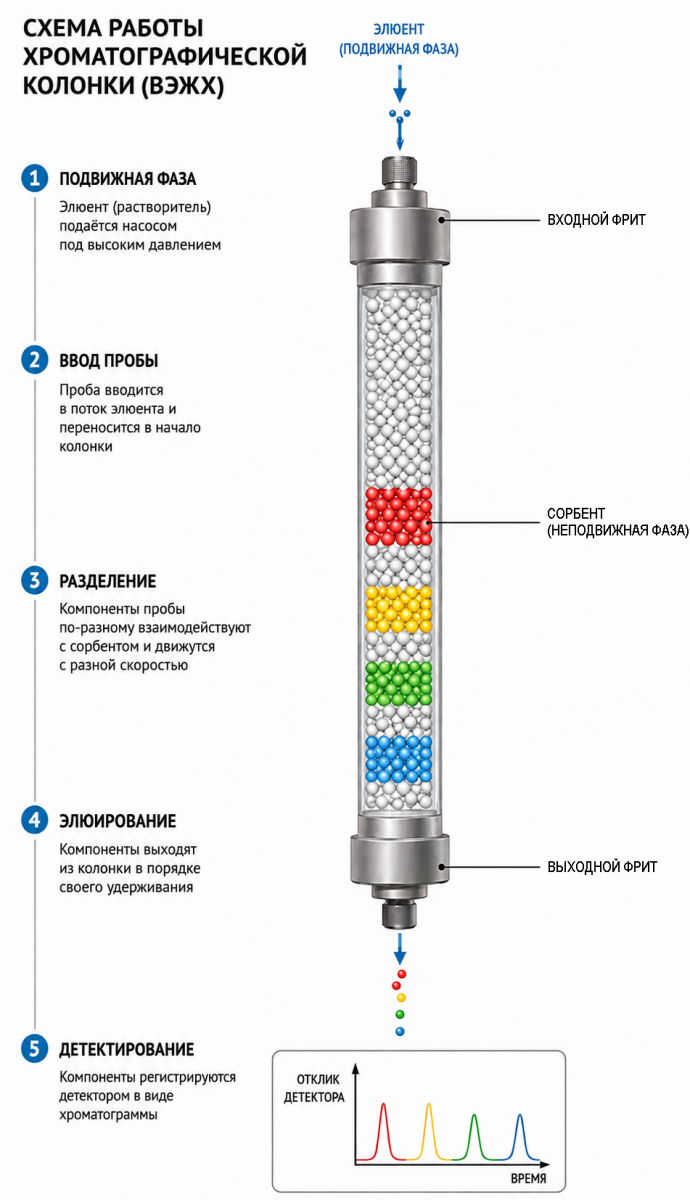

Рис. 1. Схема работы хроматографической колонки.

Хроматограмма представляет собой графический результат анализа, где по оси X отображается время удерживания, а по оси Y - величина аналитического сигнала, которая пропорциональна количеству вещества, поступившего в детектор. Для каждого компонента смеси на хроматограмме представлен отдельный пик, положение которого позволяет идентифицировать вещество по времени удерживания, а площадь или высота пика используется для его количественного определения.

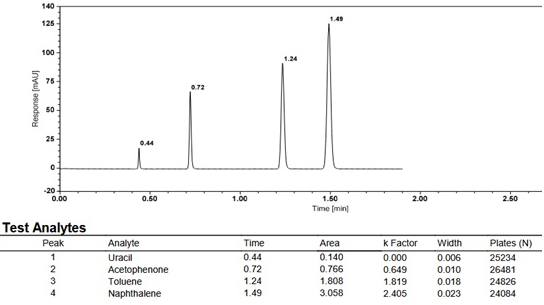

Рис. 2. Хроматограмма колонки 00D-4462-E0, Phenomenex.

Область применения колонок для ВЭЖХ

Хроматографические колонки широко применяются в различных областях: в фармацевтической, в химической, в пищевой и в других отраслях промышленности, в научно-исследовательских лабораториях, в биотехнологии, в медицине и так далее.

Классификация хроматографических колонок

Современные колонки для ВЭЖХ классифицируют по назначению, режиму разделения, типу сорбента и фармакопейной USP-классификации. Каждый из этих параметров необходимо учитывать при выборе оборудования для конкретной аналитической задачи.

По назначению:

• аналитические: идентификация компонентов смеси, качественного и количественного анализа;
• полупрепаративные: как проведение анализа, так и выделение чистых веществ в небольших количествах;
• препаративные: выделение высокочистых веществ в больших количествах.

По режиму разделение:

• обращенно-фазовые (Reversed-Phase/RP): неподвижная фаза является неполярной, а подвижная - полярной. Это наиболее распространенный режим ВЭЖХ, который используется для анализа большинства органических соединений;
• нормально-фазовые (Normal-Phase/NP): неподвижная фаза является полярной, а подвижная - неполярной. Используется для разделения полярных соединений и изомеров;
• HILIC: неподвижная фаза является гидрофильной, подвижная фаза - с высоким содержанием органического растворителя. Используется для анализа высокополярных соединений, которые плохо удерживаются в обращенно-фазовом режиме;
• ионообменные (IEX): разделение основано на взаимодействии заряженных молекул с функциональными группами сорбента. Используется для анализа неорганических ионов, аминокислот, белков и других заряженных соединений;
• эксклюзионные (SEC): разделение происходит по гидродинамическому размеру молекул без их химического взаимодействия с неподвижной фазой. Используются при анализе белков, полимеров и других макромолекул.

По типу сорбента:

В зависимости от химической природы неподвижной фазы колонки подразделяются на следующие основные типы:

Таблица 1. Основные виды сорбентов для хроматографических колонок

USP-классификация:

Колонки для ВЭЖХ дополнительно классифицируются по USP (United State Pharmacopeia) на основе химического состава неподвижной фазы. Каждому типу сорбента присвоен код: буква «L» с цифрой, например, код «L1» соответствует фазе C18.

Таблица 2. USP-классификация сорбентов

Несмотря на наличие USP-классификации, колонки с одинаковым кодом американской фармакопеи не всегда являются полностью взаимозаменяемыми. На селективность и эффективность разделения могут влиять размер частиц сорбента, размер пор, площадь поверхности, степень эндкепирования, содержание углерода, технология модификации поверхности и конструктивные особенности колонки.

Основные характеристики при выборе хроматографической колонки

Выбор хроматографической колонки напрямую влияет на качество разделения, скорость анализа и воспроизводимость результатов. Одним из ключевых параметров является тип неподвижной фазы, который определяет механизм взаимодействия анализируемых веществ с сорбентом.

К важным характеристикам колонки также относятся: длина, внутренний диаметр и размер частиц сорбента. Для более длинных колонок характерно лучшее разделение компонентов, но при этом увеличиваются время анализа и гидродинамическое сопротивление системы. Уменьшение внутреннего диаметра хроматографической колонки позволяет сократить расход растворителей и повысить чувствительность метода, однако требует более точного контроля условий анализа. За счет уменьшения размера частиц повышается эффективность разделения, но это требует работы при более высоком давлении.

Дополнительно следует учитывать размер пор сорбента. Колонки с размером пор 60-120 Å предназначены для определения и разделения низкомолекулярных соединений, тогда как для анализа белков, пептидов и других крупных молекул обычно используют сорбенты с увеличенным размером пор 200-300 Å. При слишком малых размерах пор крупные молекулы не могут свободно проникать внутрь частиц сорбента, что приводит к ухудшению удерживания, снижению эффективности разделения и искажению хроматографических пиков.

Также важны химическая и механическая стабильность колонки, совместимость с используемыми растворителями и рабочий диапазон рН. Устойчивость сорбента к кислотным и щелочным средам определяет допустимые условия эксплуатации колонки.

Рабочее давление в системе определяется конструктивными характеристиками колонки, размером частиц сорбента, скоростью потока и вязкостью подвижной фазы. Для классических систем высокоэффективной жидкостной хроматографии используются колонки с рабочим давлением до 400 бар, в то время как для систем ультравысокоэффективной жидкостной хроматографии (УВЭЖХ) могут применяться колонки, рассчитанные на давление свыше 1000 бар.

При выборе колонки рекомендуется ориентироваться не только на технические характеристики, но и на свойства исследуемых образцов, требования методики и условия эксплуатации. Комплексная оценка характеристик колонки позволяет подобрать оптимальные условия разделения и обеспечить воспроизводимость результатов анализа.

Предколонки и аксессуары для хроматографических колонок

Эффективность и срок службы колонки ВЭЖХ зависят не только от качества сорбента и условий эксплуатации, но и от использования дополнительных аксессуаров. Предколонки, держатели, соединительные капилляры, фитинги и фильтры помогают защитить аналитическую колонку от загрязнений, снизить риск повреждения сорбента и обеспечить стабильность хроматографических характеристик на протяжении длительного времени.

Предколонка представляет собой короткую колонку или картридж, устанавливаемый перед аналитической колонкой. Она содержит сорбент, аналогичный или близкий по свойствам к сорбенту основной колонки, и предназначена для удерживания механических частиц и компонентов образца, способных к сильной сорбции.

Использование предколонки позволяет:

• продлить срок службы аналитической колонки;
• снизить затраты на замену дорогостоящих колонок ВЭЖХ;
• защитить сорбент от загрязнений и механических повреждений;
• повысить воспроизводимость результатов анализа.

Особенно рекомендуется применять предколонки при анализе сложных образцов, включая биологические жидкости, пищевые продукты, объекты окружающей среды и технологические смеси.

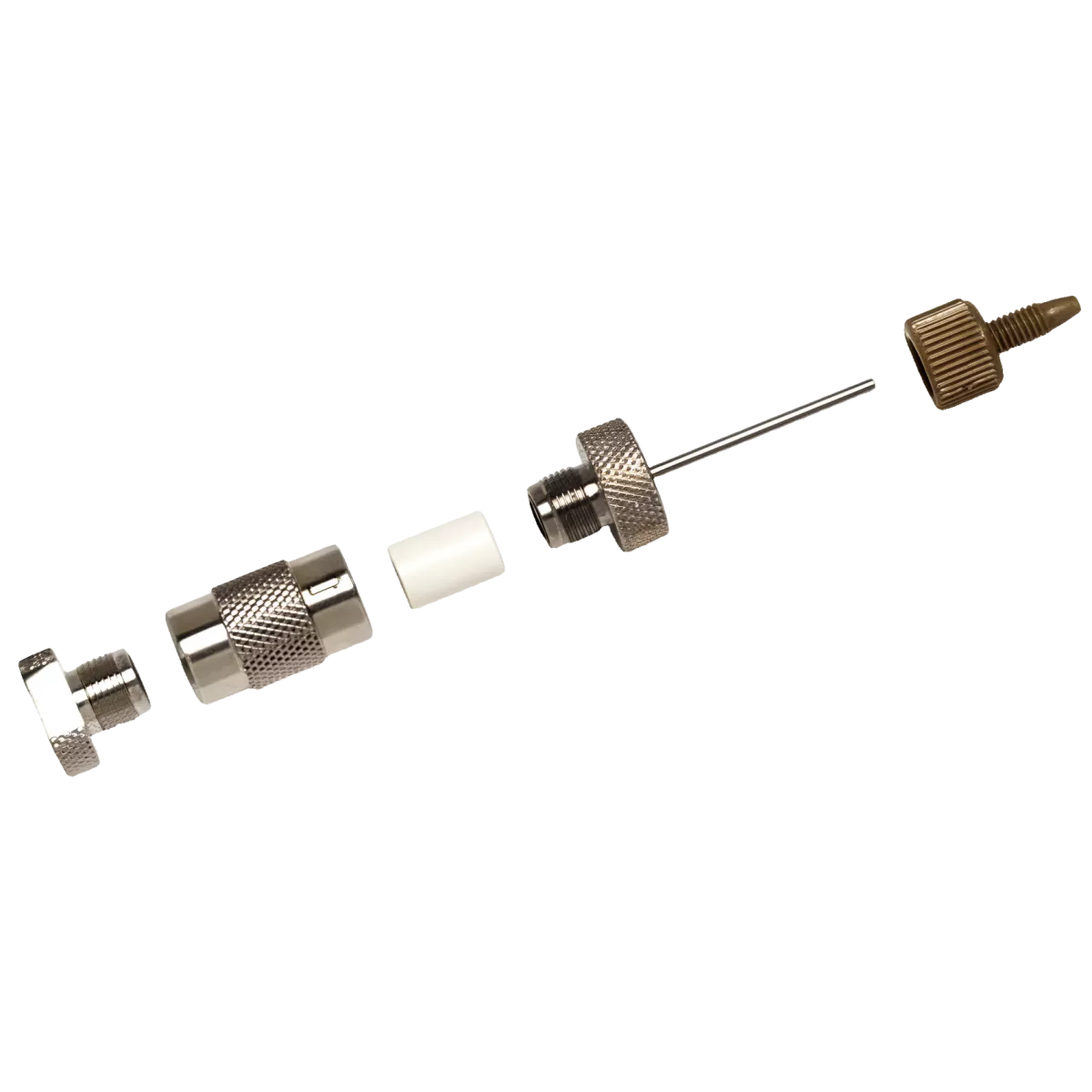

Многие современные предколонки выпускаются в виде сменных картриджей, которые устанавливаются в специальные держатели. Такая конструкция позволяет быстро заменить загрязненный картридж без демонтажа аналитической колонки.

Для защиты хроматографической системы также применяются дополнительные аксессуары:

• входные фильтры и фриты: для предотвращения попадания механических примесей в колонку;
• капилляры и соединительные трубки: для обеспечения транспортировки подвижной фазы и образца с минимальным расширением зон;
• фитинги и соединители: для герметичного соединения элементов системы при высоком рабочем давлении.

При выборе аксессуаров для хроматографической колонки рекомендуется учитывать производителя колонки, внутренний диаметр системы, рабочее давление и совместимость материалов с используемыми растворителями и анализируемыми веществами.

Популярные производители и серии колонок для ВЭЖХ

Среди наиболее известных производителей представлены ведущие мировые бренды хроматографических колонок для ВЭЖХ:

Таблица 3. Основные производители хроматографических колонок и популярные серии
