Пробоотборники - это специализированные устройства для забора образцов из различных сред с целью их последующего лабораторного анализа. Ключевой задачей использования пробоотборников является точное соответствие свойств отобранной пробы свойствам всей массы исследуемого материала для последующего анализа. Ошибка на этом этапе делает бессмысленными даже самые точные лабораторные исследования.
Этапы работы с пробоотборниками
Подготовка устройства: перед отбором пробы пробоотборник проверяют на герметичность, исправность запорных механизмов, отсутствие трещин, дефектов на пробках, крышках, прокладках. Ёмкости должны быть чистыми и сухими.
Отбор пробы: извлечение части материала из общей массы. Устройство погружают в резервуар, подключают к трубопроводу или используют в другой среде в зависимости от типа пробоотборника. В зависимости от конструкции проба может быть взята с конкретной глубины, из определённой точки или автоматически.
Транспортировка пробы: отобранная проба переносится в лабораторию для анализа. Необходимо соблюдать герметичность пробоотборника для предотвращения загрязнения и изменения состава пробы (контаминации, потери влаги, химических реакций).
Подготовка: сокращение пробы до объема, необходимого для анализа.
Анализ пробы: в лаборатории пробу исследуют на соответствие стандартам качества, содержание примесей и другие параметры.
Требования к пробоотборникам
Репрезентативность: проба должна объективно отражать состав всей партии материала.
Стерильность: обязательна для микробиологических анализов.
Герметичность соединений и крышек/пробок: особенно важна для летучих веществ и предотвращения загрязнения.
Химическая инертность: материалы пробоотборника не должны реагировать с пробой. Для производства пробоотборников допускаются такие материалы, как полиэтилен, фторопласт, поликарбонатные полимеры, стекло, фарфор, нержавеющая сталь (для проб с температурой > 40 °C или высоким напором).
Прочность к механическим повреждениям, экстремальным температурам и коррозионная стойкость: устройство должно выдерживать условия эксплуатации (давление, температуру, агрессивные среды).
Простая форма и гладкие поверхности: для лёгкой очистки и исключения застойных зон.
Требования регламентируются ГОСТ 31861‑2012, ГОСТ 17.1.5.04‑81 и иными нормативно‑техническими документами в зависимости от типа пробы и целей анализа.
Основные конструктивные элементы пробоотборников
Корпус - основа пробоотборника, которая обеспечивает прочность, герметичность и защиту от внешних воздействий. Изготавливается из коррозионностойких материалов: нержавеющей стали, алюминия, пластика, стекла или специальных сплавов с покрытиями. Форма и размеры корпуса зависят от типа пробы и объёма необходимых образцов.
Инструменты для сбора проб могут быть представлены щупами, зондами, трубками или другими элементами, которые проникают в среду и извлекают образец. Конструкция этих инструментов учитывает тип материала и специфику его транспортировки и хранения.
Приёмная камера - часть пробоотборника, которая наполняется продуктом и сохраняет его до момента исследования. Для газов и аэрозолей это может быть газоотборная ёмкость, для жидкостей - герметичная ёмкость с впускными патрубками.
Запорные клапаны - устройства, через которые продукт поступает в камеру и герметизируется в ней. Обеспечивают контроль над процессом отбора пробы и её сохранность.
Устройство управления может включать механические элементы, пневматические, электромагнитные или другие приводы для управления процессом отбора пробы. В современных моделях часто используются системы автоматизации с программируемыми таймерами, датчиками и системами записи данных.
Фиксирующий элемент, который обеспечивает стабильность положения устройства в процессе работы, например, при отборе проб из резервуаров или трубопроводов.
Индикаторы - могут включать индикаторы заполнения, давления, температуры, а также индикаторы положения внутренних устройств. Помогают контролировать процесс отбора пробы.
Устройства для перемешивания имеются в некоторых пробоотборниках для сыпучих материалов. Они обеспечивают равномерное распределение материала перед отбором проб. Это повышает репрезентативность образцов.
Механизмы для извлечения проб предназначены для удобства и эффективности извлечения проб из пробоотборника. Они могут представлены поршнями, винтовыми конвейерами, вакуумными системами или другими механизмами, которые обеспечивают надёжное извлечение пробы и её перенос в контейнер для анализа.
Уплотнительные элементы используются для обеспечения герметичности соединений, например, уплотняющие элементы в пробоотборниках для газов и аэрозолей.
В зависимости от специфики применения пробоотборники могут иметь и другие дополнительные элементы:
Системы очистки и дезинфекции особенно важны в фармацевтике и пищевой промышленности для предотвращения перекрёстного загрязнения.
Теплоизоляционные чехлы - для работы с пробами, требующими поддержания определённой температуры.
Устройства для заземления - в случае работы с горючими или взрывоопасными материалами.
Сорбционно-фильтрующие насадки - для разделения газообразной и аэрозольной фракций.
Конструкция пробоотборника может варьироваться в зависимости от типа среды, условий эксплуатации и требований к анализу. Например, пробоотборники для криогенных условий или работы с радиоактивными веществами имеют дополнительные специализированные элементы.
Преимущества и недостатки пробоотборников
Оперативность: быстрый отбор проб на месте без доставки образца в лабораторию.
Экономичность: низкая стоимость по сравнению со стационарными и автоматизированными системами.
Гибкость: возможность отбора в труднодоступных или нестационарных точках.
Минимальные требования к обслуживанию: не нуждаются в электропитании, сложной настройке и регулярном сервисе.
Безопасность: герметичные конструкции снижают риск контакта оператора с агрессивными или токсичными средами.
Однако при работе с переносными пробоотборниками наряду с очевидными достоинствами есть и недостатки:
Меньшая точность по сравнению со стационарными автоматизированными пробоотборниками.
Ограниченный объём пробы (зависит от ёмкости контейнера).
Ручной труд: требуют участия оператора на всех этапах отбора.
Ограниченные возможности автоматизации (нет программируемого графика отбора, удалённого управления).
Пробоотборники для сыпучих материалов
Пробоотборники для сыпучих материалов - это устройства для забора представительных образцов (проб) из зерна, муки, комбикорма, песка, угля и других материалов с целью их последующего анализа. Основная задача - обеспечить репрезентативность: свойства пробы должны точно соответствовать свойствам всей партии материала.
Виды пробоотборников для сыпучих материалов
Ручные. Применяются для сбора проб с небольших объёмов сыпучих материалов, таких как зерно, уголь или песок. Это простые устройства с ручным механизмом захвата.
Механические. Используются для больших объёмов сыпучих материалов, например, в шахтах или на складах. Они могут быть оснащены системой конвейеров, насосов и другими устройствами для механизированного сбора проб.
Многоуровневые (зонные). Позволяют отбирать пробы с разных уровней или слоёв материала. Например, пробоотборник ППСМ-2 состоит из двух вставленных друг в друга труб с ёмкостью для отбора пробы. Нижняя часть имеет конусовидное заострение на конце. Вверху каждый стержень снабжён своей рукояткой, с помощью которых стержни проворачивают. Внутренний стержень разделён на отсеки, вдоль каждого с одной стороны имеется отверстие для забора проб. Внешний стержень имеет отверстия такого же размера. Для забора проб инструмент в закрытом состоянии опускают в ёмкость на нужную глубину, потом отсеки открывают, наполняют, снова закрывают. После этого пробоотборник извлекают.
Автоматические. Например, Laboratoroff АРП - ручной пробоотборник с автоматическим приводом. Предназначен для отбора проб сельскохозяйственных культур, гранулированных и порошкообразных веществ из мешков, контейнеров, цистерн, биг-бэгов для последующего анализа.
Пробоотборники для жидкостей

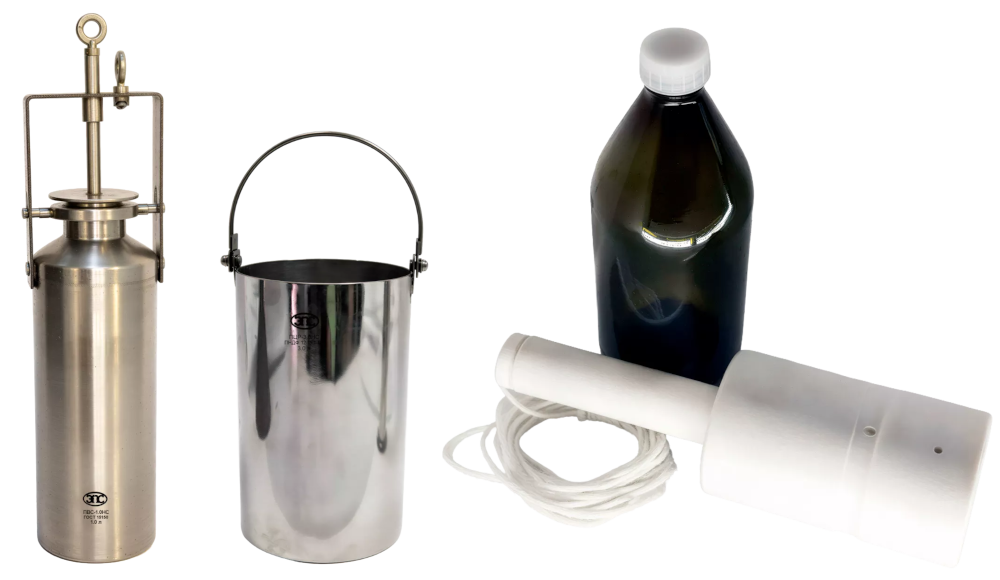

Пробоотборники для жидкостей (батометры) - это устройства для забора представительных проб воды, нефти, масел, растворов и других жидких сред с сохранением условий в месте отбора (давления, газонасыщенности и т. д.). Используются в экологии, нефтехимии, пищевой промышленности, гидрологии и других сферах.
Виды пробоотборников для жидкостей
Точечного типа забирает пробу на заданном уровне в конкретный момент. Подходят для анализа отдельных слоёв жидкости.
Многоуровневого типа позволяют одномоментно отбирать пробы с разных уровней ёмкости, что важно для оценки стратификации (расслоения) жидкости.
Донного типа предназначены для забора проб со дна резервуаров, водоёмов и т. п. Часто используются для контроля загрязнений и донных отложений.

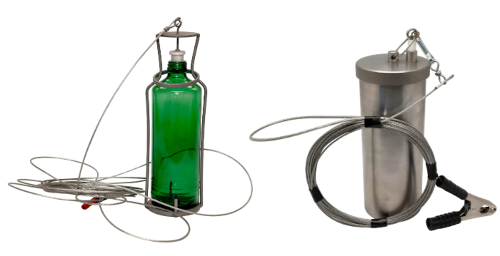

Автоматического типа работают по заданной программе, могут отбирать пробы через определённые интервалы времени или по сигналу датчика.
Секционные (стационарные) монтируются в технологических линиях, обеспечивают регулярный отбор проб без участия оператора.
Со сквозной проточной камерой - жидкость проходит через камеру, позволяя оценить её состав в динамике.
Глубинные - рассчитаны на отбор проб под давлением, сохраняют параметры среды (например, газонасыщенность). Бывают: проточными (ПГПрЭ) и всасывающими кабельными (ПГВК).
Телескопические черпаки - удобны для отбора проб из открытых водоёмов, резервуаров и узких отверстий. Оснащены раздвижной ручкой и стаканом маятникового типа.
Батометры - специализированные сосуды для глубинного отбора проб. Примеры: батометр Руттнера (объём 2 л) - для гидрологических исследований; батометр Паталаса (объём 1 л, материал - поликарбонат) - лёгкий и химически стойкий.
Бутылки на штанге - простые и надёжные устройства для поверхностных и глубинных проб.
Рекомендации по применению
Для экологического мониторинга открытых водоёмов подойдут батометры Руттнера или телескопические черпаки МС‑серии. В нефтехимии используйте глубинные пробоотборники (ПГПрЭ, ЭКРОС‑1650), сохраняющие давление и газонасыщенность. Для пищевых жидкостей (соки, масла) выбирайте устройства из пищевой нержавеющей стали или поликарбоната.
Пробоотборники для газов
Пробоотборники для газов - это устройства для забора представительных проб газообразных сред (природных, промышленных, технологических газов, воздуха рабочей зоны и атмосферы) с целью последующего анализа состава, содержания примесей, влажности и других параметров.
Виды пробоотборников для газов

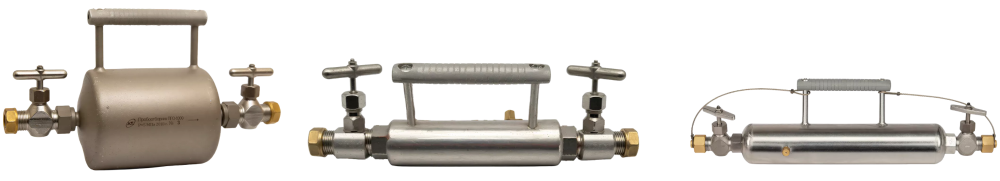

Для сжатых и сжиженных газов под давлением: баллоны постоянного давления (с сифонным устройством); поршневые пробоотборники постоянного давления (ППД); пробоотборники типа ПГО (пробоотборник для газа опрессованный).
Для атмосферного воздуха и газов при атмосферном давлении:
аспираторы с поглотительными приборами; шприцевые пробоотборники; мешки из инертных материалов (тефлоновые, фторполимерные); контейнеры из нержавеющей стали или алюминия.
Криогенные пробоотборники - для низкотемпературных газов, сжиженных при охлаждении.
Автоматические пробоотборники - программируемые устройства для периодического отбора проб по расписанию или при срабатывании датчиков.
Зондовые системы - для отбора проб из дымовых труб, вентиляционных систем, технологических линий.
Рекомендации по применению
Для СУГ и промышленных газов под давлением выбирайте ПГО или ППД с рабочим давлением выше давления в системе.
Для анализа воздуха и атмосферных загрязнений подойдут аспираторы с сорбционными трубками или тефлоновые мешки.
В хроматографии используйте шприцевые пробоотборники из стекла/ПТФЭ.
Для криогенных газов применяйте специализированные криогенные пробоотборники (ПП‑К).
При работе с токсичными или реакционноспособными газами отдавайте предпочтение инертным материалам (PTFE, нержавеющая сталь).
Пробоотборники для паст и вязких продуктов
Пробоотборники для вязких материалов предназначены для забора репрезентативных проб паст, кремов, гелей, мазей, мёда, красок, нефтепродуктов, пищевых продуктов (сыры, масла, йогурты и т. д.) и других вязких или пастообразных субстанций. Главная задача - обеспечить точность пробы без изменения её состава и структуры.
Виды пробоотборников для паст и вязких продуктов

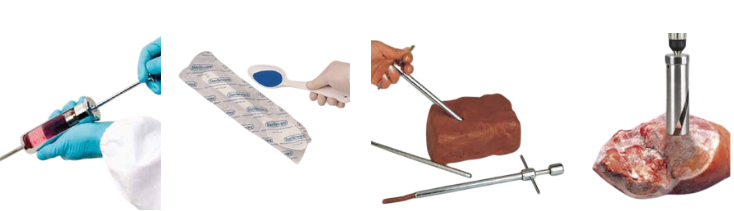

Поршневые пробоотборники работают по принципу шприца: проба всасывается за счёт движения поршня и поступает в контейнер. Подходят для стерильных условий и фармацевтики.
Пробоотборные трубки с клапанами позволяют отбирать пробы с разных уровней без смешивания слоёв (многоуровневый отбор).
Буры и буравы предназначены для плотных пастообразных веществ (сыры, воск, глина). Имеют режущие кромки для аккуратного забора пробы.
Ложки и шпатели - простые ручные инструменты для небольших объёмов. Бывают одноразовыми и многоразовыми.
Вакуумные пробоотборники используют всасывание для работы с очень вязкими субстанциями (суспензии, эмульсии, илы).
Пробоотборники с механическим приводом - для больших объёмов и высокой вязкости, могут оснащаться насосами или приводами.
Одноразовые пробоотборники исключают риск перекрёстного загрязнения, удобны для экспресс‑анализа.
Рекомендации по применению
Для пищевых продуктов (сыры, мёд, йогурты) выбирайте нержавеющую сталь или полипропилен, сертифицированные для контакта с едой.
В фармацевтике используйте стерильные одноразовые пробоотборники или стерилизуемые поршневые модели.
Для красок и лаков подойдут буры с регулируемым раствором трубки.
В экологическом мониторинге (ил, отложения) применяйте вакуумные пробоотборники с химически инертными материалами.
Для лабораторных исследований малых объёмов используйте шпатели или волюметрические ложки.
Пробоотборники для твёрдых продуктов
Пробоотборники для твёрдых продуктов предназначены для забора репрезентативных проб из твёрдых и крупнокусковых материалов: пищевых продуктов (сыры, колбасы, хлеб), минералов, руд, строительных материалов, полимеров, фармацевтических таблеток и т. д. Главная задача — сохранить структуру и состав пробы при отборе.
Виды пробоотборников для твердых продуктов
Щупы и пробоотборные зонды - для точечного отбора проб из больших масс твёрдых материалов (зерно, соль, сахар, минералы). Могут быть многоуровневыми.
Буры и буравы - для плотных и полутвёрдых материалов (сыры, колбасы, древесина, глина, асфальт). Имеют режущие кромки или винтовую конструкцию.
Ложки, шпатели и совки - простые ручные инструменты для небольших объёмов сыпучих или кусковых продуктов. Бывают одноразовыми и многоразовыми.
Пробоотборные ножи и пилы - для крупных кусков (мясо, сыры, полимеры, минералы). Позволяют вырезать образцы заданного размера.
Автоматические пробоотборники - программируемые устройства для регулярного отбора проб на производстве (например, из конвейера).
Дробилки и мельницы пробоотборные - комбинированные устройства: сначала дробят материал до нужной фракции, затем отбирают пробу.
Мультиотборники с камерами - позволяют отбирать пробы с разных уровней или участков одновременно.
Щипцы и захваты - для штучных изделий (таблетки, конфеты, орехи, фрукты). Обеспечивают бесконтактный отбор без повреждения образца.
Рекомендации по применению
Для пищевых продуктов (сыры, колбасы, хлеб) выбирайте нержавеющую сталь или полипропилен, сертифицированные для контакта с едой. Используйте буры или ножи для вырезания образцов.
В фармацевтике применяйте стерильные одноразовые ложки/шпатели или стерилизуемые буры.
Для минералов и руд используйте дробилки-пробоотборники или прочные буры с алмазным напылением.
В строительстве (асфальт, бетон) подойдут пилы и буры большого диаметра.
Для сыпучих материалов (зерно, песок, гранулы) выбирайте щупы ППСМ или мультиотборники с закрытыми камерами.
В экологическом мониторинге (почвы, донные отложения) используйте буры с герметичными камерами.
Для штучных изделий (таблетки, конфеты) применяйте щипцы или захваты с мягкими накладками.
Как выбрать пробоотборник
Тип материала. Пробоотборники бывают для сыпучих материалов, жидкостей, газов и аэрозолей, паст и вязких продуктов, твёрдых материалов. Конструкция устройства должна соответствовать агрегатному состоянию и свойствам исследуемого материала.
Температурные и химические характеристики. Пробоотборник должен быть устойчив к условиям эксплуатации, включая температурные колебания и воздействие химических веществ.
Точность. Важно, чтобы пробоотборник обеспечивал точный сбор образцов, отражающих реальные характеристики исследуемой среды. Это влияет на достоверность лабораторных анализов.
Герметичность. Устройство должно исключать утечки при отборе и транспортировке проб, чтобы предотвратить загрязнение или потерю образца.
Материал корпуса. Для пищевой промышленности стандартом является нержавеющая сталь (AISI 304, 316). Для работы с нефтепродуктами также используют дюралюминий или сталь, не вызывающую искрообразования.
Объём отбираемой пробы. Зависит от модели и назначения пробоотборника. Нужно выбрать устройство с подходящим объёмом, чтобы обеспечить достаточный материал для анализа.
Рабочее давление и температура. Пробоотборник должен выдерживать условия эксплуатации, соответствующие рабочему давлению и температуре в резервуаре или трубопроводе.
Стерильность. Для микробиологических анализов требуется стерильное оборудование, чтобы избежать контаминации образцов.
Удобство эксплуатации. Некоторые пробоотборники могут требовать дополнительного оборудования или специальных условий для использования. Стоит учитывать вес, эргономику и простоту обслуживания устройства.
Соответствие стандартам. Убедитесь, что пробоотборник соответствует необходимым стандартам, например, ГОСТ 2517-2012 для нефтепродуктов.
Проверка сертификатов. Убедитесь в наличии документов, подтверждающих качество и соответствие устройства стандартам.
Материалы изготовления для пробоотборников
Нержавеющая сталь (12Х18Н10Т и аналоги) - высокая прочность, коррозионная стойкость, подходит для агрессивных сред и высокого давления.
Алюминий - лёгкий, недорогой, но менее стойкий к кислотам и щелочам.
Латунь - для неагрессивных сред, умеренных давлений.
Фторопласт (PTFE), тефлон - химическая инертность, низкое сцепление, идеален для реакционноспособных и загрязняющих веществ.
Стекло - прозрачность, инертность; используется в шприцах и поглотительных приборах.
Полипропилен (ПП) - лёгкий, недорогой, подходит для общих задач (одноразовые ложки и совки, лёгкие и дешёвые).
Полистирол (ПС) - для одноразовых ложек и шпателей (объёмы 0,5–2,5 мл).
Углеродистая сталь с покрытием - для неагрессивных сред, требует защиты от коррозии.
